Restructuration de l’EREA de FLAVIGNY SUR MOSELLE (54)

Etablissement Régional d’Enseignement Adapté

Lot N°02 – Charpente bois – Couverture – Étanchéité

Isolation par l’extérieur

Réalisation des Travaux en 2 Phases

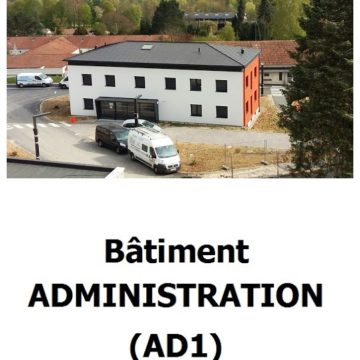

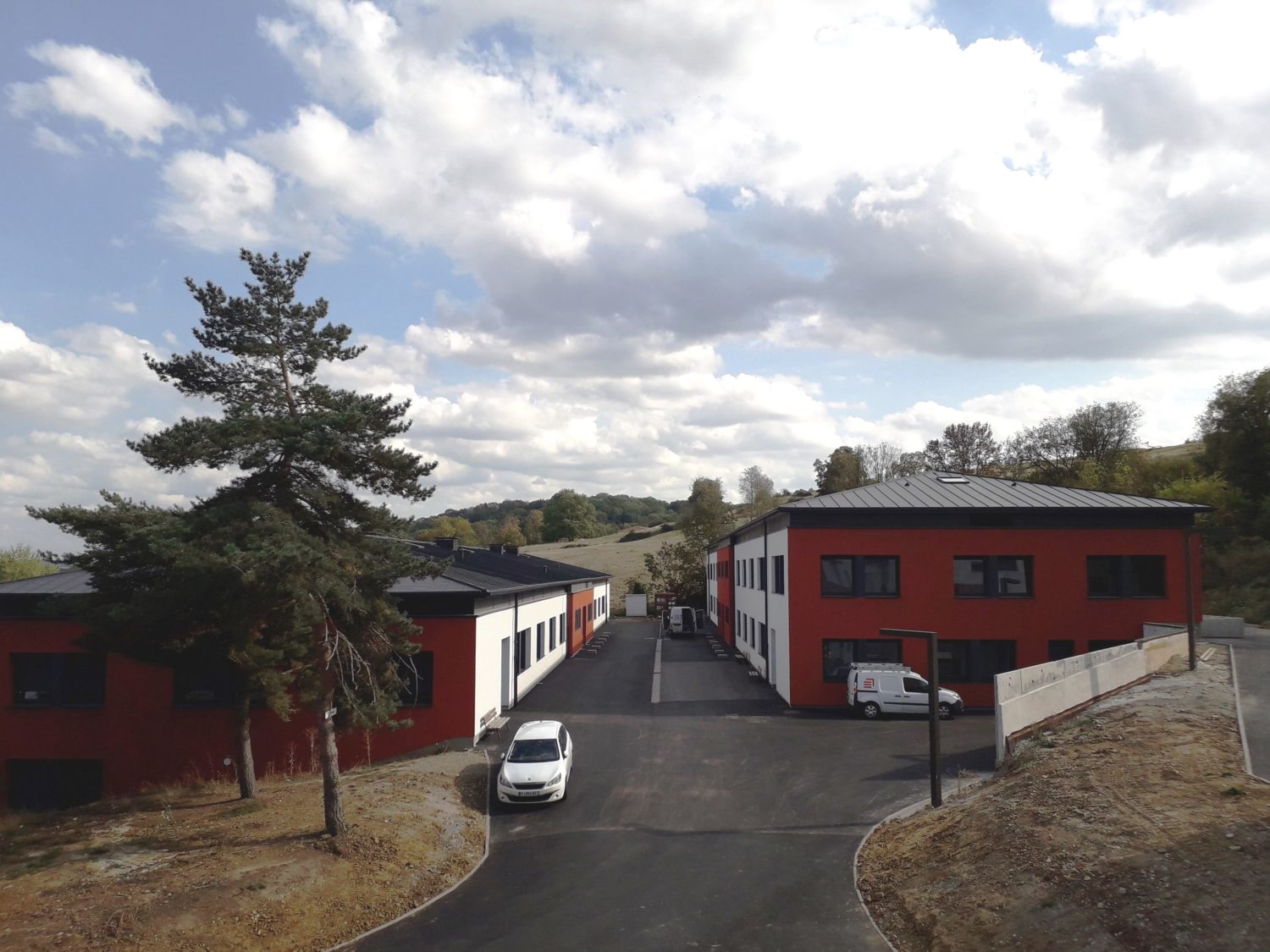

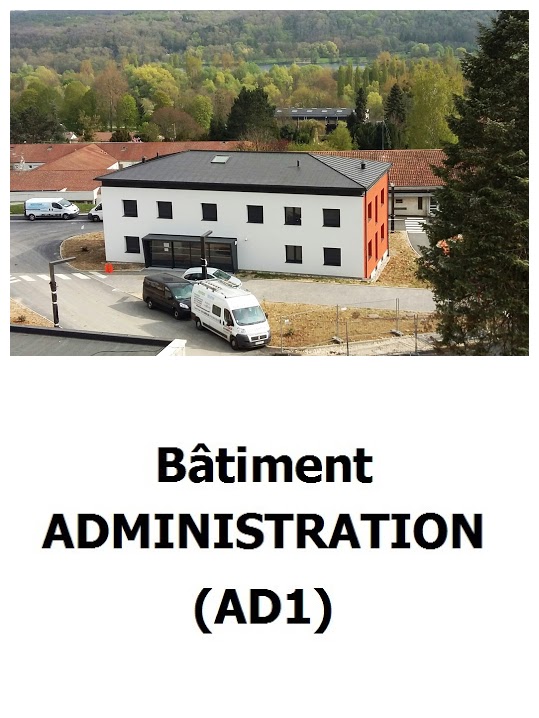

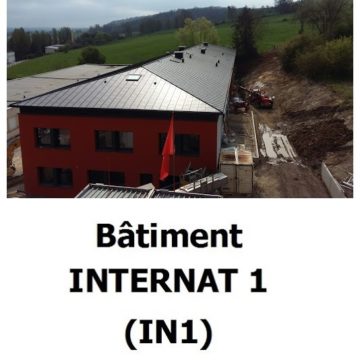

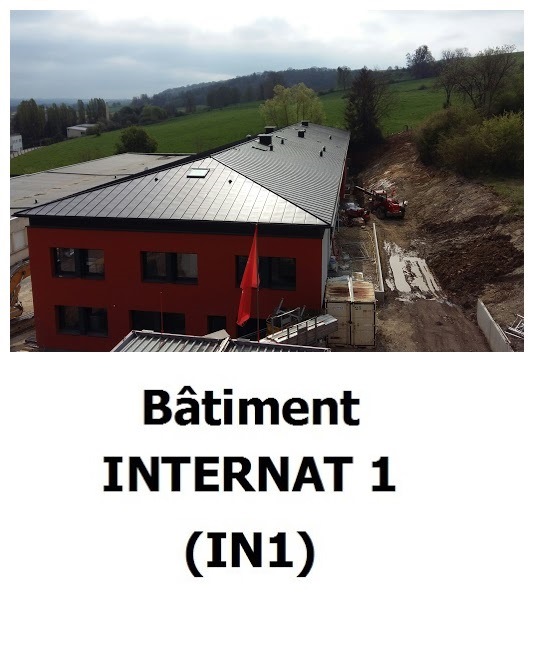

Phase 1 : Bâtiment Internat 1 (IN1) et Administration (AD1) , Abri à Vélos & Infirmerie

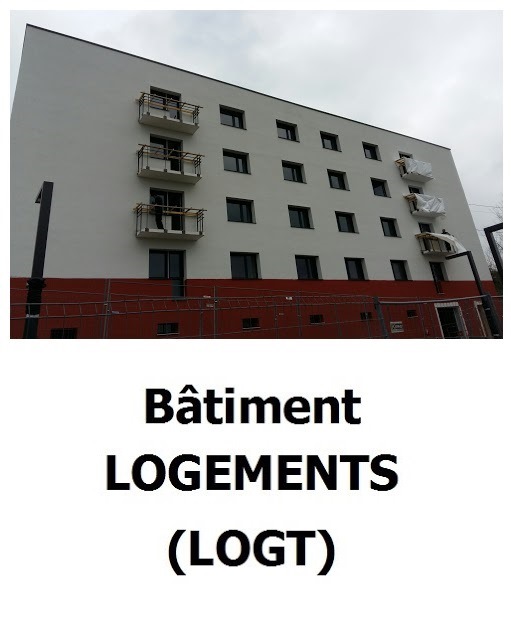

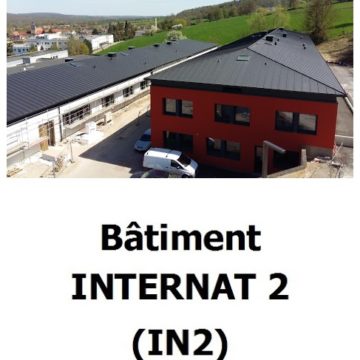

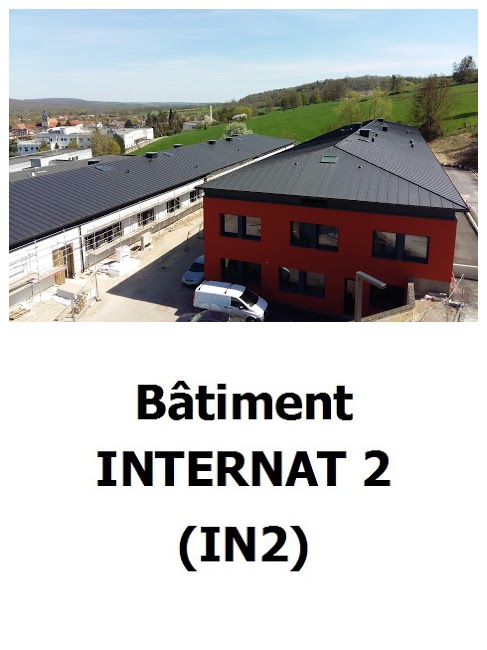

Phase 2 : Bâtiment Internat 2 (IN2) et Logements (LOGT)
Maîtrise d’Ouvrage : Région GRAND EST
MOE – Architecte / OPC : PIERRON Architecture



Les tâches réalisées ont été effectuées dans un établissement qui est resté en exploitation pendant toute la durée du chantier

Cet établissement accueille des enfants, adolescents et jeunes adultes en situation de handicap physique et moteur

Travaux

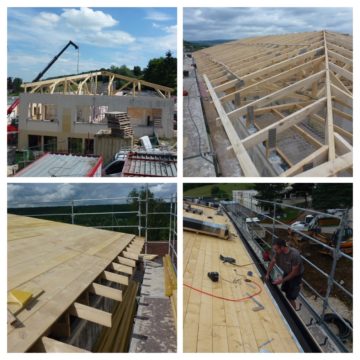

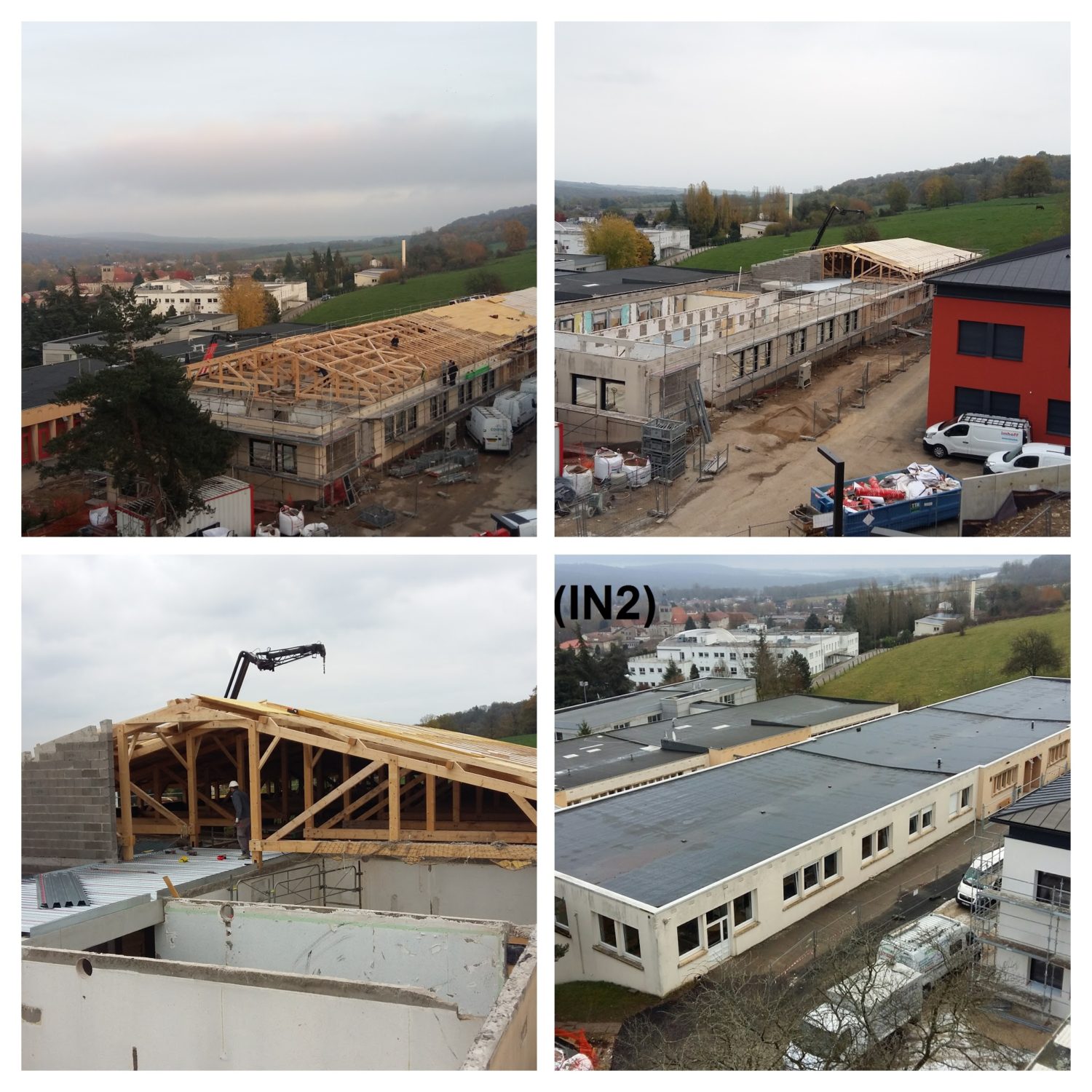

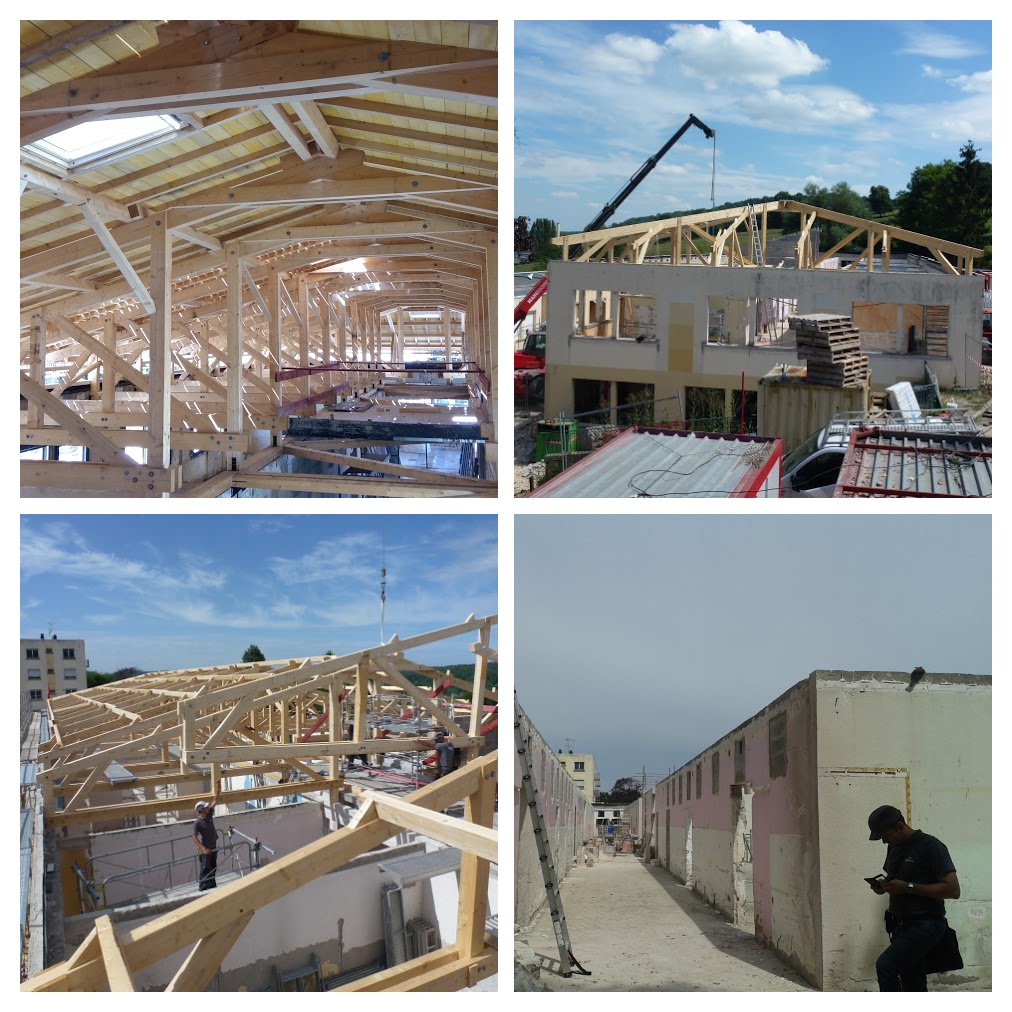

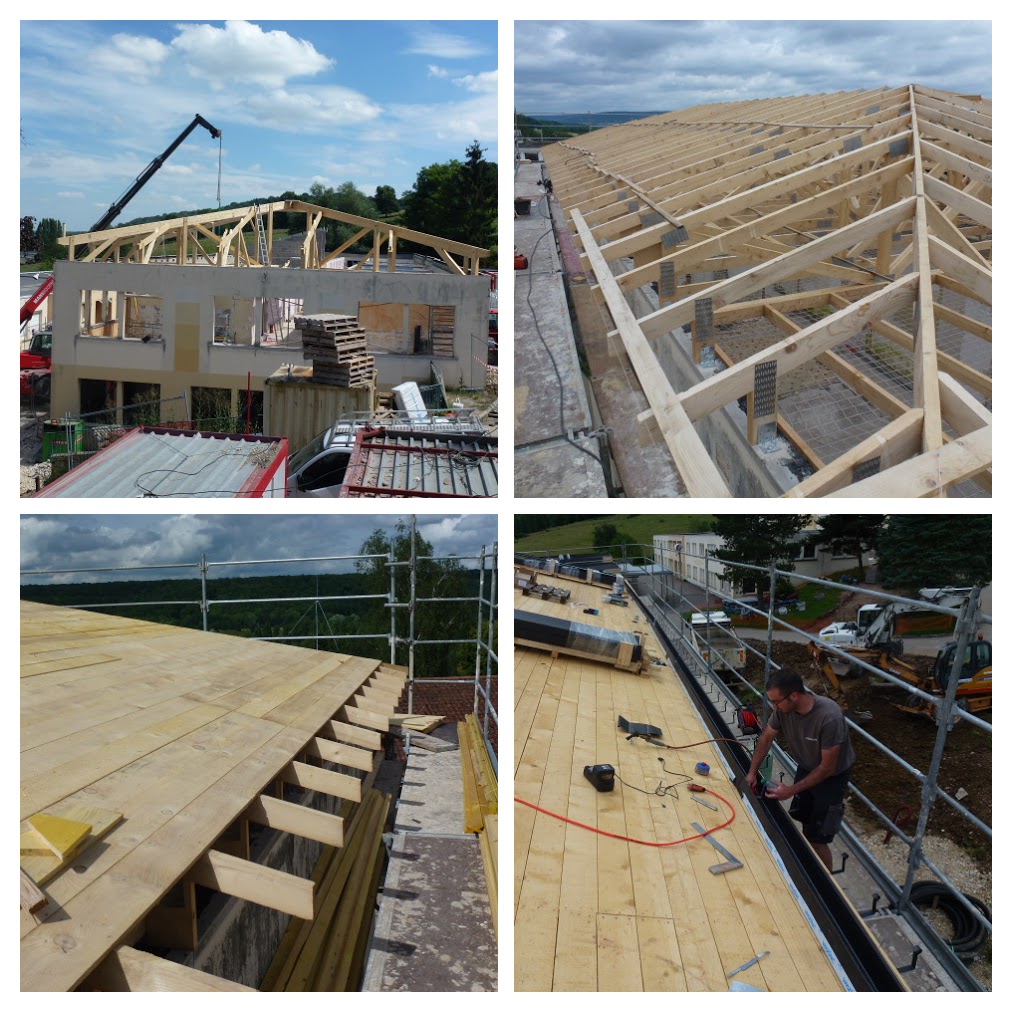

  • Charpente bois de type traditionnelle fabriquée par l’Entreprise MARTIN de Toul (54)

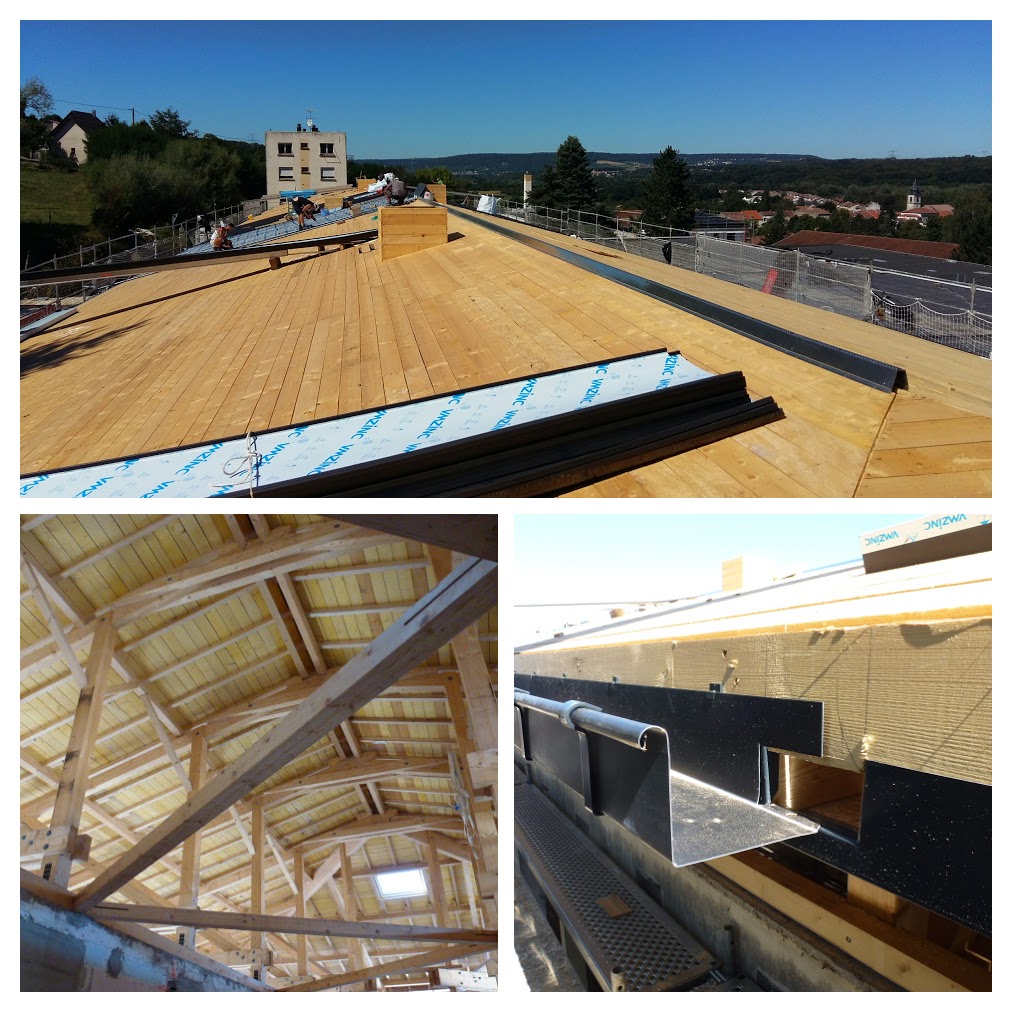

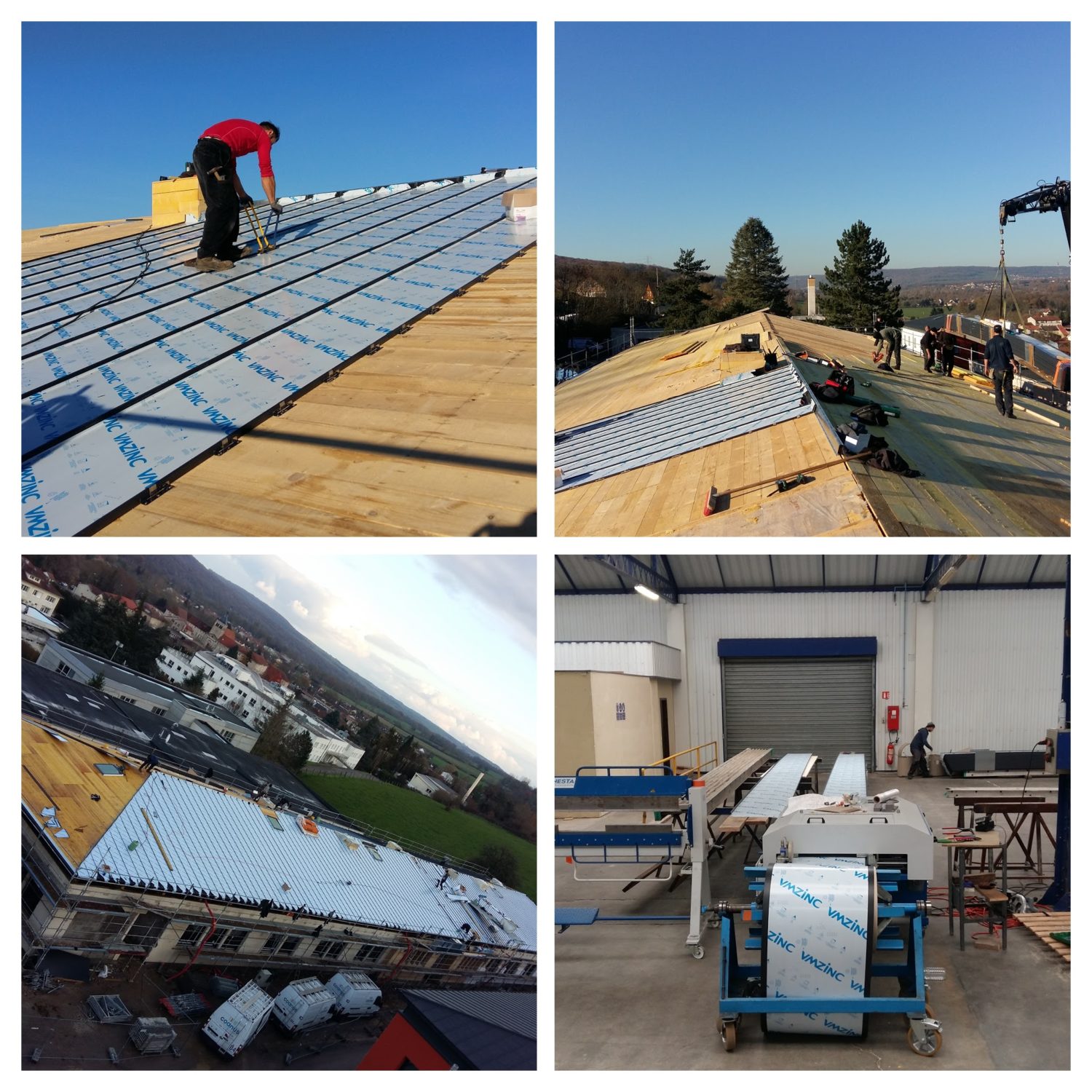

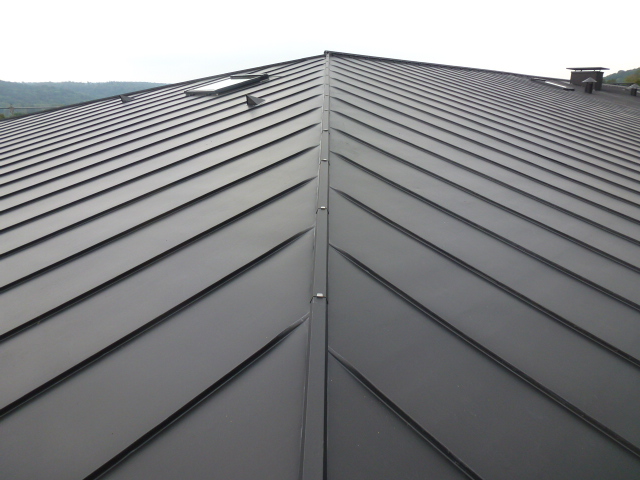

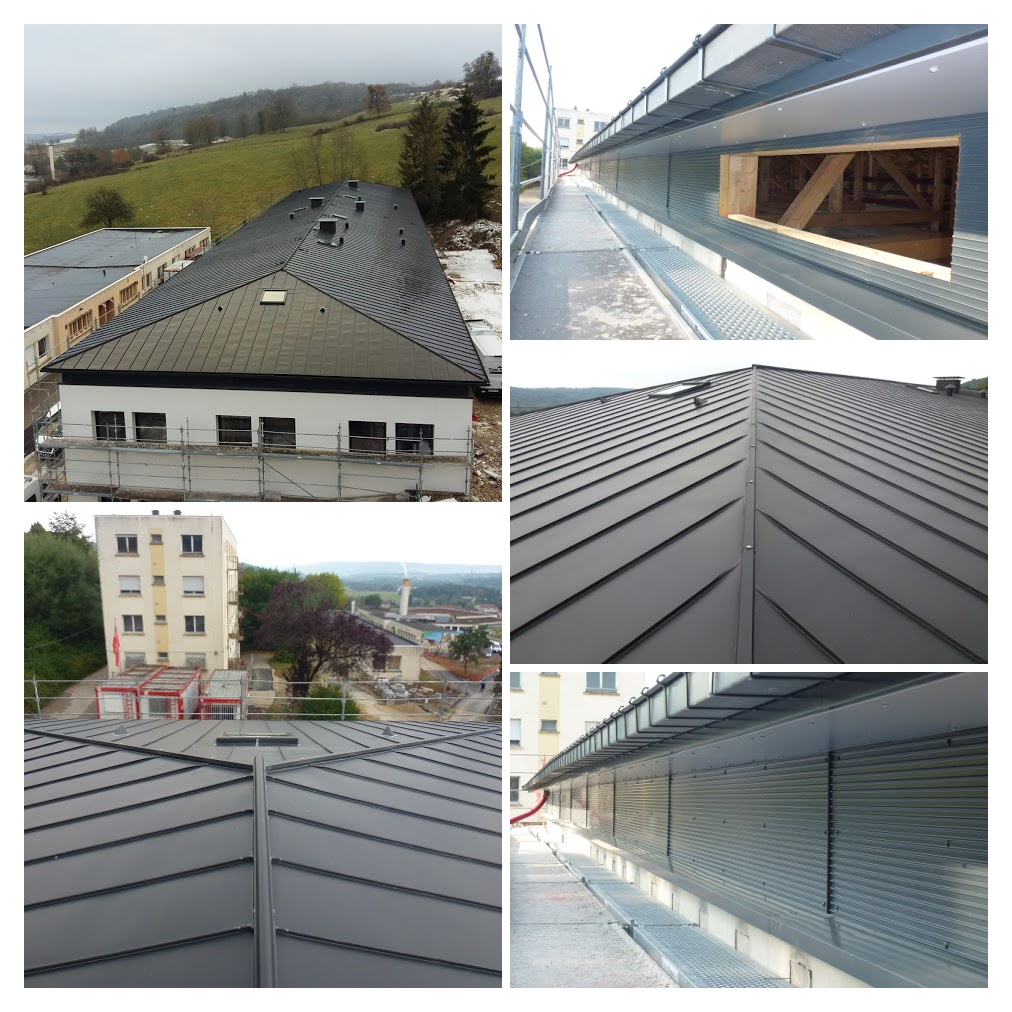

  • Couverture zinc (largeur de bobine 650 mm) de chez VM ZINC, système à joint debout, teinte anthra zinc épaisseur : 70/100ème posé en travée de 580 mm
    • Nota : Les bacs zinc sont à la longueur du rampant (env : 9.00 ml) donc pas de recouvrement transversale
    • Fixations sur le support « volige bois » d’une épaisseur de 18 mm
  • L’ensemble des zingueries sera en zinc anthra
    • Gouttière carrée dév : 400 mm
    • DEP diam : 125 mm
    • Faîtage ventillé de type VM 941
  • Châssis de désenfumage type GGL SEVM mécanique dim : 114 x 118 de chez VELUX + asservissement de chez DUPUY EQUIPEMENT
  • Châssis de toit à rotation TT confort dim : 114 x 118 de chez VELUX

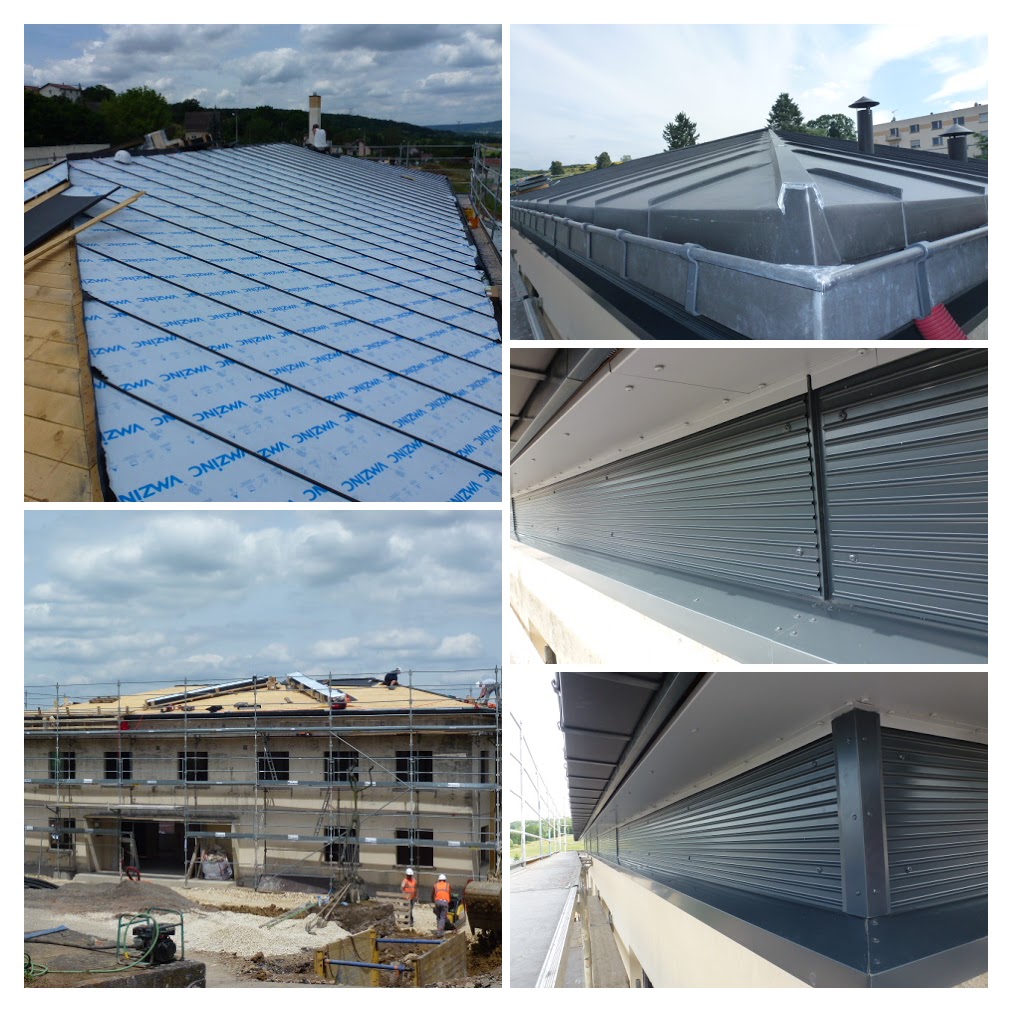

  • Habillage des avants toit vertical sous gouttière en parement nervuré type ARGUIN de chez ARCELOR MITTAL épaisseur : 1 mm prélaqué RAL 7016
  • Sous face d’avant toit en tole d’aluminium lisse épaisseur : 15/10ème prélaqué RAL 7040
  • Crochet d’ancrage laqué type LUX-TOP-SDH-FALZ crapauter sur JDB RAL 7016 de chez SAINT QUADRAT

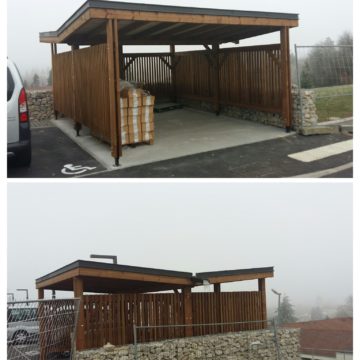

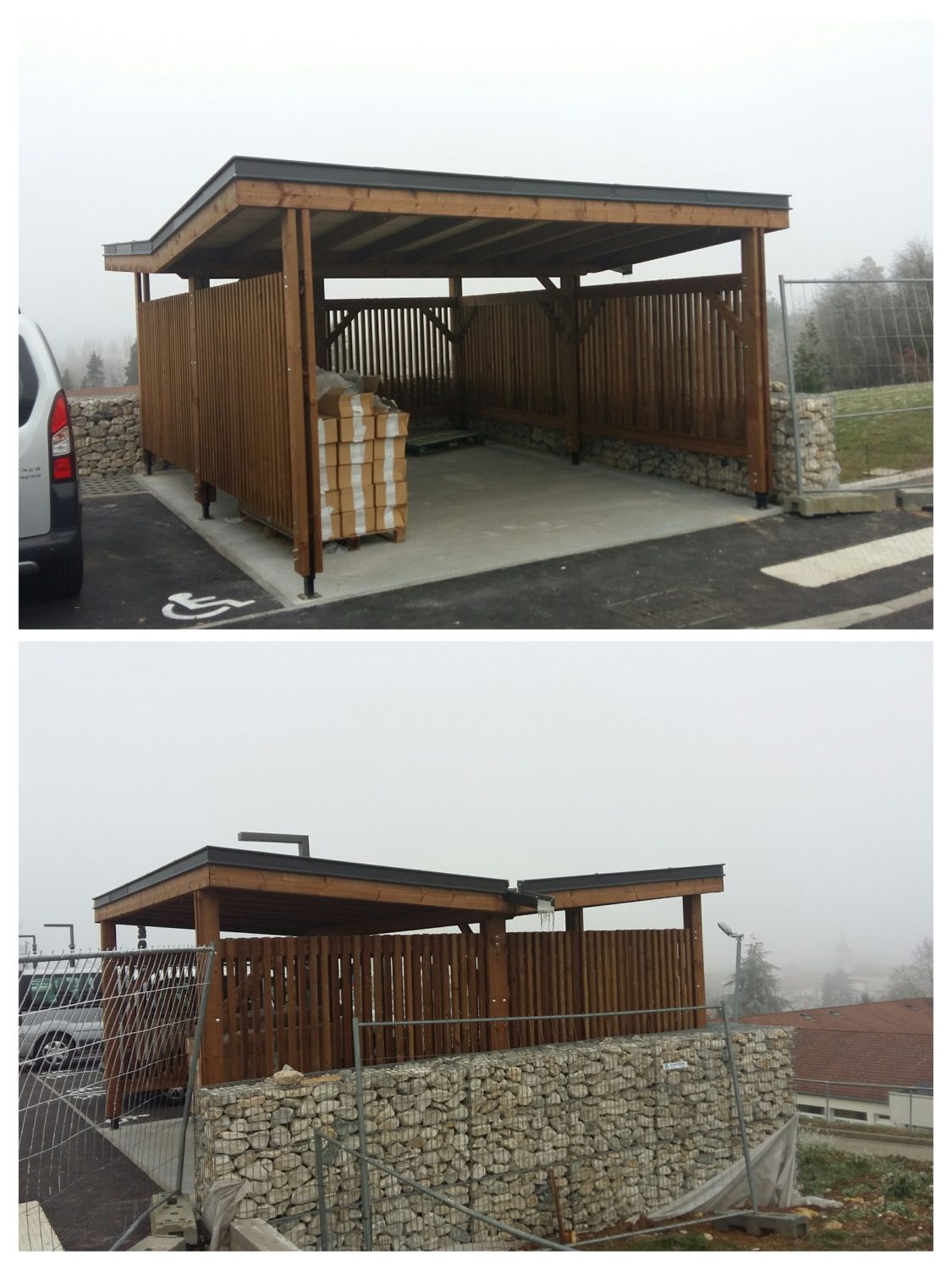

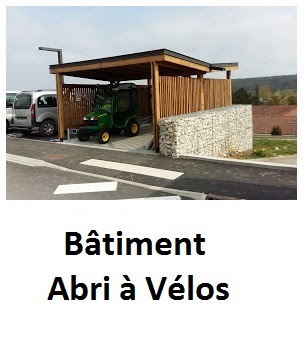

  • Range vélos
    • Support cycles réalisé en acier galvanisé avec potelets diam : 76 mm, arceaux diam : 22 mm avec écart entre les arceaux de 50 mm

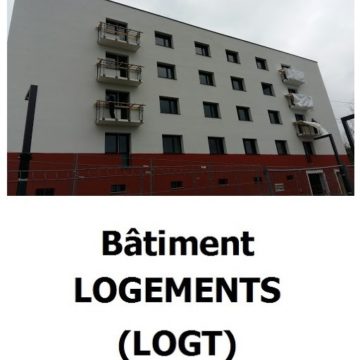

  • Logements

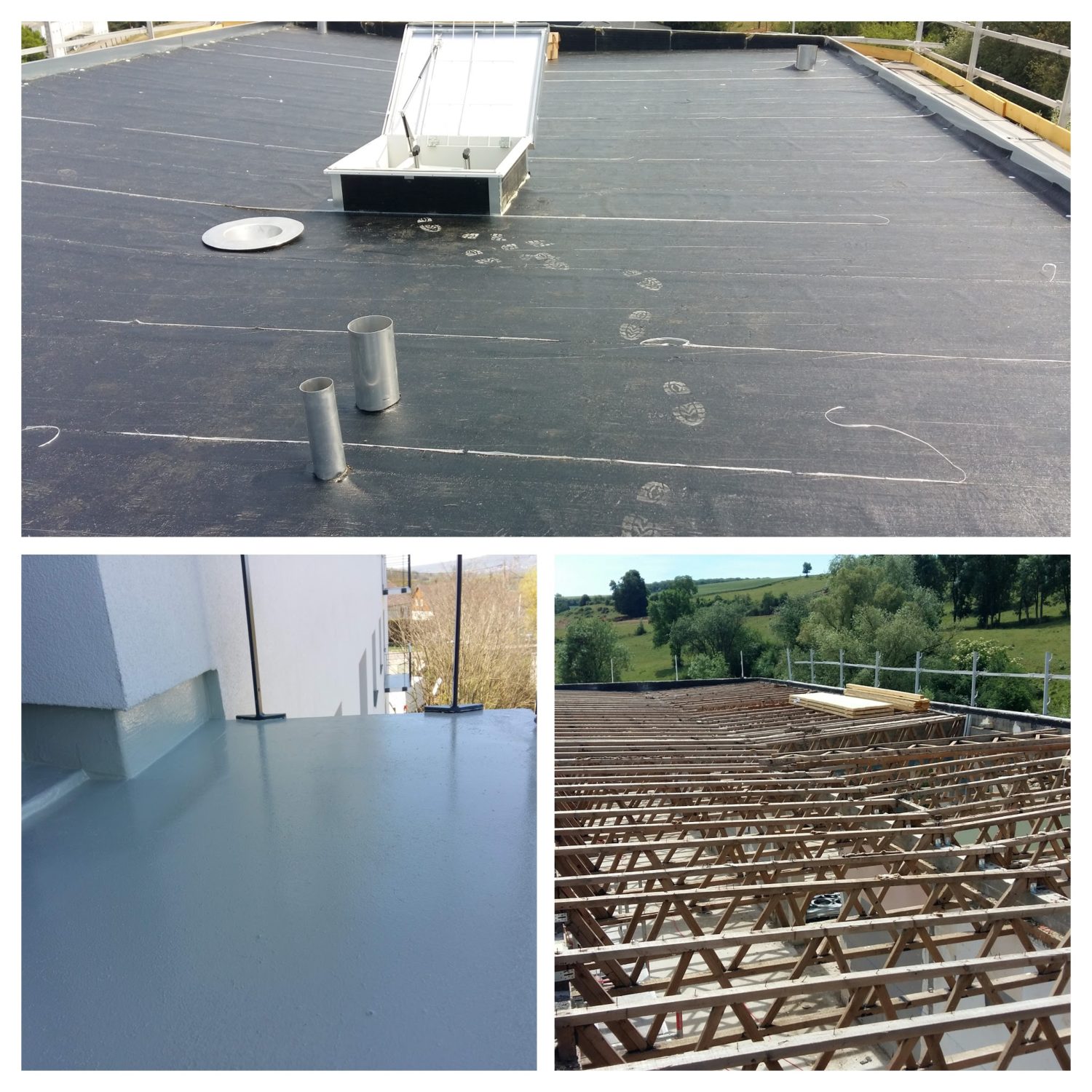

    • Étanchéité auto-protégée sur bac support étanchéité composée:
      • Bac support type HACIERCO 40 SR épaisseur : 75/100è galva de chez ARCELOR MITTAL
    • Isolation
      • 1ère couche type PERLITE FESCO épaisseur : 50 mm
      • 2ème couche en mousse rigide de polyuréthane type EFIGREEN ACIER épaisseur : 140 mm (R = 7.10)
    • Etancheité bi-couche de chez SIPLAST de type PARASTYRENE FM JS + PARADIENNE 30.1.GS
    • Relevé d’étanchéité type PAREQUERRE  + SUPRADIAL GS de chez SIPLAST
    • Lanterneau de désenfumage des 2 cages d’éscalier type BLUESTEEL THERM TREUIL + accès de chez BLUETEK y compris asservissement
    • Ligne de vie type SECUROPE de chez SOMAIN
